产品特性：

  • 小型化设计方便携带
  • 多功能高阶信号分析功能
  • 更宽广的频宽分析能力
  • 高解析度分析能力
  • 多通道多功能输入介面
  • RJ45 连线功能
  • TFT 图形化显示功能
  • 快速启动按钮
  • BNC 快速接头
  • 多通道类比信号输入
  • 多通道转速信号介面


Analyzer 软体即时显示格式


  • 转速波型( RPM Waveform Plot)--动态转速信号显示, 可观察转速信号与时间的变化情形
  • 波德图( Bode Plot)--显示频率与相角的关系图, 可藉由频率轴的相角来观察信号变异
  • 趋势图( Trend Plot)--显示信号长时间变化轨迹, 用于显示及追踪数值对时间的关联
  • 实数频谱图(Real Part Spectrum Plot)--实数信号水准与频率间的关系图, 方便频谱实数数值分析用途
  • 轴中心线图 ( Shaft Centerline Plot)--中心轴线的变化图形, 用于观察旋转轴的移动变化现象
  • 时间轴波型( Time base Waveform Plot)--动态信号显示, 可观察信号与时间的变化情形
  • 相角频谱图(Phase Spectrum Plot)--相角信号水准与频率间的关系图, 方便频谱相角数值分析用途

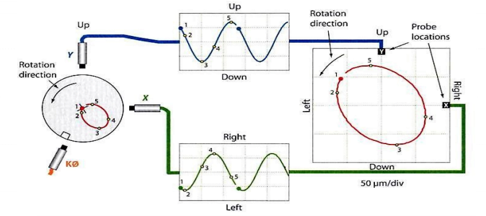

  • 轴轨迹图 ( Shaft Orbit Plot)--旋转轴的变化轨迹显示, 图形化显示轨迹图, 用于分析轴转动时的运动轨迹
  • 频谱图( Frequency Spectrum Plot)--显示频率与振幅间的关系图, 可藉由频率轴的振幅观察信号来源
  • 虚数频谱图(Image Part Spectrum Plot)--虚数信号水准与频率间的关系图, 方便频谱虚数数值分析用途
  • 数据表( Tabular List)--表列式信号水准, 方便数值分析用途

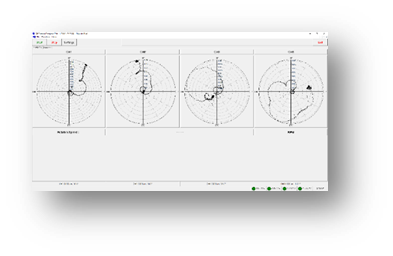

  • 极座标图 ( Polar Plot)--藉由极座标来显示及观察向量信号, 用于观察角度与信号强度的关联性

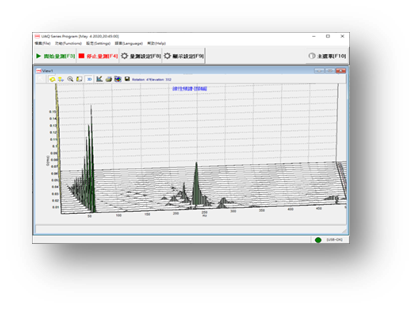

  • 瀑布图 ( Waterfall Plot)--3D 图形显示, 多个频谱的转速(RPM)关联性, 可观察更细微的信号变化
  • 串级图 ( Cascade Plot)--3D 图形显示, 多个频谱的时间(Time)关联性, 可观察更细微的信号变化
  • 峰顶图 ( Peak Hold Plot)--显示频率与峰顶震幅间的关系图, 可藉由频率轴的峰顶振幅观察信号特性


 Analyzer 信号显示器及运算器


​
  • 10吋显示器/彩色触控萤幕
  • 记忆体 : 512M(RAM)
  • 内建硬碟 : 200GB​
  • CPU : Intel Pentium ​
  • TCP/IP 网路 : RJ45 x 2
  • RTC : 内建时间计时器
  • USB : USB 3.0​
  • 快速存取 : Cache memory
  • FPU : floating point processer
  • 外部触发 : 启动按钮
  • 启动按钮 : 直接启动资料收集
  • 电源电压 : AC110/120V(±10%)
  • 电源频率 : 50-60 Hz(±10%内)
  • 显示即时的振动数据及状态
  • 高性能机壳散热装置防止粉尘吸入
  • 主机机壳尺寸: (注: 尺寸会有 10% 误差)
    300 mm (长)  x 170 mm (宽)  x 260 mm (高)

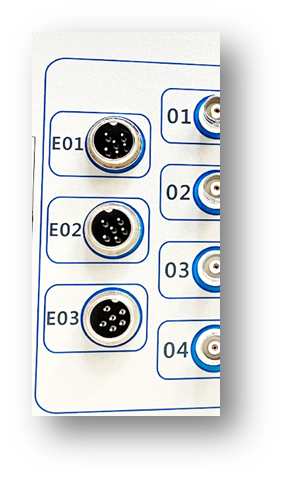

 Analyzer 转速讯号输入通道


​
  • 讯号范围保护 : ESD 保护
  • RPM 上升时间 : <10 us
  • RPM 下降时间 : <10 us
  • 讯号范围 :  -20~+20V DC ​
  • 输入特性 : 电压信号
  • 输入供电 : DC 供电
    (注: DC24V or DC5V  (500mA)
  • 输入阻抗 : 150K ohm​
  • RPM 除频器 : 软体设定
  • 接头型态 : 快速接头
  • 绝缘特性 : 数位共地
  • 讯号种类(1) : 非接触近接开关
  • 讯号种类(2) : 非接触电磁感测器
  • 讯号种类(3) : 非接触光学感应
  • 内建提升特性 : Pull – High
  • 量测转速范围 : 3~65k RPM
  • 量测型式(1) : 实际转速讯号输入
  • 量测型式(2) : 模拟转速讯号输入
  • 输入通道数:  3 通道

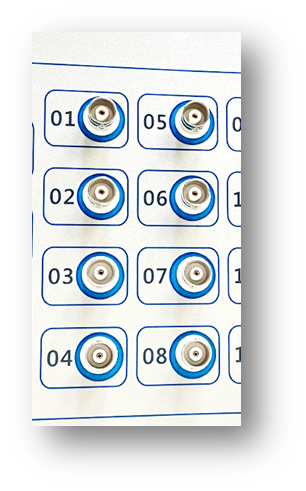

 Analyzer 振动讯号输入



​
  • 输入通道数: 24 通道
  • 输入讯号接头: BNC 快速接头
  • 输入电器型态: 电器性类比信号
  • 输入保护型态: ESD 保护 ​
  • 输入阻抗:  > 1M ohm
  • 输入电容:  < 20 pf
  • 输入过载检知: 有​
  • 输入极性: 软体可设定
  • 输入范围(Input range) : - 20~+20V
  • 输入A/D型态: Sigma-Delta
  • 输入Anti-Aliasing: 有
  • 相角精确度:  ≤ 3 degree
  • AAF Stopband:  > 102 dB
  • AAF Flatness:  < 1.0 dB
  • AAF : Constant Group Delay
  • 量测频率: 软体可设定
  • 最大量测频率: > 10k Hz
  • 振幅讯号动态 : > 96dB
  • 振幅讯号精度:  ≤ 3%
  • 输入A/D型态: 同步式
  • 输入A/D解析: 24 Bit A/D
  • 输入讯号(1):位移
  • 输入讯号(2):速度
  • 输入讯号(3):加速度
  • 输入讯号(4):软体设定
  • Trigger方式(1):振幅
  • Trigger方式(2):时间
  • Trigger方式(3):转速
  • Trigger方式(4):外部接点
  • 频谱解析度(Spectrum lines): 400,800,1600,3200条
  • Windowing: Hanning, Flattop, Uniform, Flattop, User-define

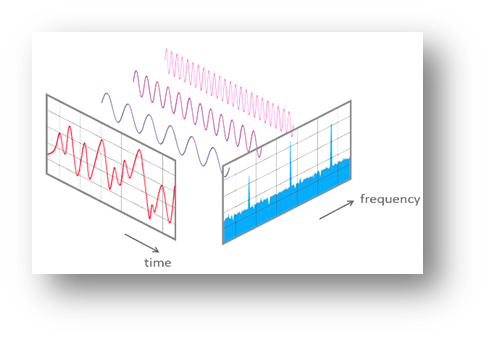

  • 频谱 DSP : 快速傅立叶变换（Fast Fourier Transform,FFT）


 Analyzer 波形数据输出格式


​
  • TChart format
  • CSV or EXCEL format
  • TXT file format / OB format​
  • JPG or BMP compatible format ​

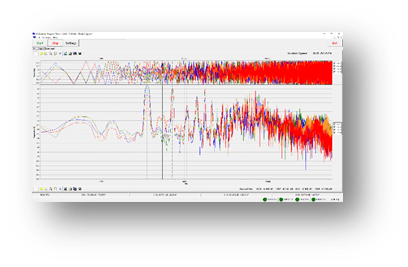

Analyzer Multiple Plots




 Analyzer 选购配件



  • 可携式资料显示分析器：
    • Intel i7 Core 笔电
    • Wi-Fi 无线网路
    • 背光萤幕15“ LED
    • HDMI、USB3.2 Type C
    • HDD:1.0TB / DDR4:8GRAM
    • Bluetooth 4.1
    • Win10 专业版作业系统
  • 五线组讯号线线轮 : 4 组
    • BNC 公头对BNC 公头,长度 30 公尺

Networking Diagram


Analyzer 便利携行箱


OB-24 背部信号接头


Analyzer Chart Examples
