产品特性：
- 精密磨床线上平衡
- 延长砂轮及主轴寿命
- 角度指示平衡更简单
- RS485 与 HMI 直接通讯
- 磨床撞机即时保护
- 低成本高效益
- 减少砂轮安装时间
- 修砂或换砂后直接平衡
- 线上研磨品质监控警报
- 大幅改善研磨工件的面粗度,平坦度,平行度,真圆度,圆筒度,真直度和尺寸公差
- 可降低研磨砂轮的烧伤,裂损,加工变质等品质异常现象及延长工件寿命
- 降低加工时低频工作噪音及延长砂轮和修整装置的寿命
- 提高研磨加工精度,稳定性和批量一致性(CPK值)
- 确保磨床主轴与轴承寿命, 延长磨床维修间隔, 降低磨床及砂轮维修成本
- 引导式操作介面－内建操作指引，无须训练也能快速上手
- 多点 RS485 Interface 输出－内建RS485通讯介面，与HMI控制器连线控制更方便
- 高灵敏度工业级加速规－工业级不平衡感测器让平衡仪更能精准地测量到砂轮的不平衡, 平衡校正有更佳可靠度
- 平衡最高精度可达 0.01 um－内建最先进现代化DSP处理器，让平衡最佳可达0.01 um(p-p)
- 磨床撞机保护－碰撞瞬间立即停机保护，确保砂轮/加工件/主轴不会造成严重损毁

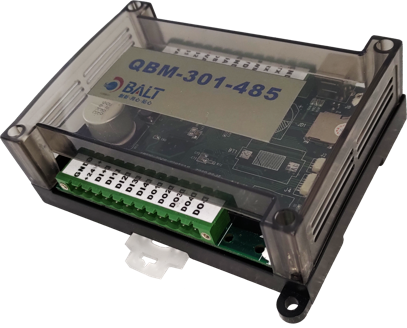

- DI / DO 数位 PLC 介面－PLC与QBM301间可藉由数位DIO介面建立起沟通管道

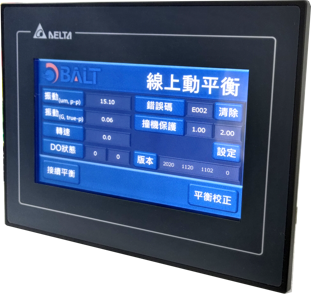

- 触控式萤幕，直觉式操作－电阻式触控式面板，戴手套也能操作
- IP65 防水防油设计－工业等级防水防油设计，室内外适用

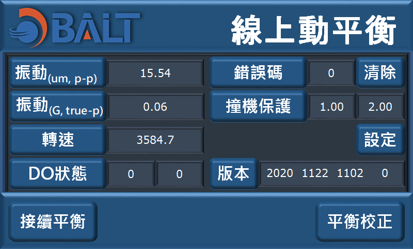

- 图形化介面－简单明了的操作介面，测量更便捷
- 研磨品质监测－可藉由振动感测器实现研磨品质监测

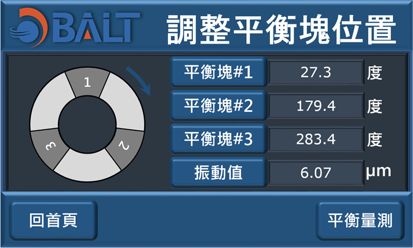

- 绝对不平衡角度显示－内建DSP处理器会自动测量并转换为平衡块的绝对角度，依照指引快速完成平衡校正
- 相对不平衡相角指示－残余量平衡修正会自动指示相对角度，微量移动平衡块效果更佳
- ASCII Mode / RTU Mode
- ASCII 模式 : 资料在传输时，使用美国标准通讯交换码
- RTU 模式 : 此方式较ASCII模式有更好的传输效率

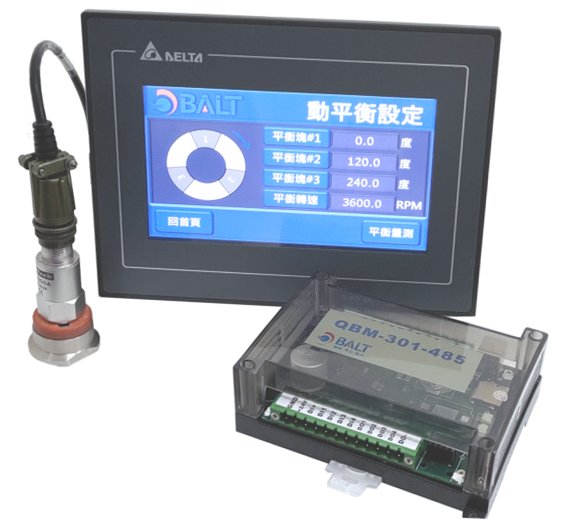

| QBM-301-HMI Online Grinding-Wheel Balance | |
| Dimension of TFT Panel | 7 Inches Color TFT |
| Touch Screen Type | Resistive Touch |
| Number of Channel | One or tw |
| Maximal Resolution | 0.01 um(p-p) |
| IEPE analog interface | 24V (4mA) |
| Vibration Sensor | Piezo Accelerometer |
| Sampling Rates(S/s) | up to 23K |
| Resolution(Bits) | 24 bits |
| ADC Type | Simultaneously |
| PLC interface DI | 2 channels |
| PLC interface DO | 2 channels |
| Supports USB 2.0 | Plug & Play |
| Power Consumption | Typical: 24V @ 180mA; Max.: 24 V @220 mA |
| Power Requirement | DC 22V - 26V |
| Operating Temperature | 0 ~ 55°C (32 ~ 131°F) |
| Operating Humidity | 10-90%RH, non-condensing |
| Dimension(L x W x H) | 150 x 210 x 51 mm |
| Weight | 700 grams |
※Changes to appearance and specifications are subject to change without notice.
- QBM-301-HMI -- Single Channel Balancer
- QBM-302-HMI -- Dual Channels Balancer
