产品特性：
- 双平衡测量及自动修改
- 双工位同时运行产能加倍
- 高速刀具循环时间更短
- CNC四轴同动去质量机
- 全机伺服控制系统
- 切削自动去毛边
- 工业4.0产业升级
- 高精密平衡轴承
- 金属材质自动平衡
- 自我诊断故障排除
- 双工位设计产能倍增－动平衡工位与减质量工位同时增加了周期时间产能及产能加倍
- 双工位互联、优化生产排程－双工位减少交交增加自动排程、工时总创业率、设备产能达到自动收益
- 四轴CNC“精工+打磨” 机械－铁精工设计坚固加倍，研磨精密加倍，适合各种材质的物体，铝，铜，ABS等材质
- CNC滚珠定位+精密滑台设计－精度+滑台设计，精确提升同时去质量正确性提高，去质量正确性百分百
- 双平面平衡测量－高精度卧式平衡机，一次测得面不平衡角度及数值，大幅提升产能
- 自动双面修正不平衡量－同工位双面去质量，少一个工位少一次的搬运，双面减质量动作率加倍
- 精度卧式平衡工作站－双精密滚轮卧式支撑设计，装卸料更方便，可拆换式滚轮制具，换线速度也更快捷
- 高智能(AI)平衡机软体－平衡运算采用最先进的DSP技术，自动排除振动干扰，确保去质量工站与平衡工站同时运作
- 标准件校正，国际追朔，正确保证－仪器标准件可随时检验机器设备的正确性，以确保量测数值的可靠性
- 机台验证更方便－多种规格标准件,让机台检验更便利,量测品质无烦恼
- 雷达图指引,视觉化显示－图形化雷达显示测量数值,让数据可视化,操作员可容易读取测量结果
- 适用于加质量或减质量－平衡机软体依工件的需求不同,可选择加质量平衡方式或减质量平衡方式
- 全机伺服马达驱动 －最新伺服马达驱动技术+高解析度编码器CNC定位最小精度可达 5um
- 整机节能设计－伺服驱动是藉由PWM控制方式的改善,使能源使用效率更高

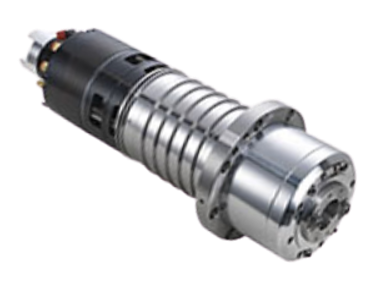

- 直截式高速精密主轴－高精度,高稳定,高刚性,高效率是直截式主轴最大优点,智慧软体驱动,去质量一百分
- 无皮带主轴维护没烦恼－直截式主轴驱动更有效率,没有皮带维护没烦恼,主轴转速可设定使用范围更广泛
- 自动分量及分孔运算－藉由自动分量运算,能自动避开无法去质量的位置角度,确保每次的去质量是有效用
- 弧形面质量自动调整－根据工件的外型及半径,配合切削刀具的直径,自动找出最佳去质量的面积及深度
- 动平衡数学模型建立－内建数位数学模型,平衡修正前先藉由数学模型确立质量分布,可大幅度改善去质量的速度与精度
- 质量与角度分量计算－藉由分量计算能确保铁壳原有磁路特性及平衡等级,同时外观也更平整
- 3D 立体平衡修正模拟－四轴CNC去质量机可适用各种不同工件的需求,藉由不同的软体设定能自动调整平衡修正方式
- 曲面外型去质量修正－CNC内建自动寻边装置,自动感知工件外型的边缘,同时自动补偿动平衡修正数据
- ISO1940 国际标准－平衡机软体符合ISO1940国际标准,测量结果依据国际标准自动判定 OK/NG
- 内建 ISO1940 计算机－平衡机内建ISO1940计算机,根据工件的外型及特性随时试算允收
- 数据上传 e-tracing－生产数据与云端伺服器密切连结,生产资讯即时且透明化,大量数据AI分析优化生产更有效率
- Barcode 条码管理－条码追朔管理,生产零件的品质可得到百分之百管控, 品质可靠度最佳
- 自动切削修正不平衡量－CNC根据平衡机测得之数据自动寻找最佳切销路径,用最短的时间完成动平衡修正
- 自动运算深度及角度－经由严谨的数学模型分析,CNC可自动计算最佳去质量深度及位置
- 自动集尘回收装置－高效能回收装置,自动回收削料,1000L 大型回收桶清洁及维护更便利
- 集尘智慧软体驱动－配合智慧平衡机软体驱动,自动开启及关闭集尘电源,节能效率更高
- 高效能侧削刀具－专属控制系统搭配专用切削刀具,工件去质量外型更完美,品质更稳定
- 专属刀具管理系统－软体自动管控刀具的使用寿命,适时地提示刀具警示讯息,确保工件的良率百分
- 软体操作简单，不是平衡专家也容易上手
- 单/双/三 面测量显示
- 加质量或减质量弹性应用
- Go/No Go 自动判定
- 图形化雷达显示
- ISO1940 国际规范允收标准
- 纪录及统计来料， Excel 格式报表输出
- 背景环境检查，即时监督及检查外界环境干扰
- 统计表 + 资料库－统计功能让生产数据可视化,生产品质管理数据化,品质没烦恼
- 批量统计图表－自动资料纪录,统计汇整,让资料变为有用的资讯,更利于品质管制
| BT-4300 Specifications | |
| 工件直径范围 | 30mm – 200mm |
| 工件高度范围 | 20mm – 100mm |
| 最大切削深度 | 10mm |
| 最大切削角度 | 60 degree |
| 切削主轴 | 直截式 |
| 切削主轴转速 | 800 - 2500 RPM |
| Feeding speed | < 10.0 mm / second |
| Positioning speed | < 50.0 mm / second |
| Cutter Diameter | 50 - 105.0 mm |
| Cutter Thickness | 1.0mm - 10.0 mm |
| Angle accuracy | < +/- 1.0 degree |
| URR | > 95% |
| Umar | < 0.1um |
| Accuracy | ISO1940 G1.0 |
| Mechanical size (L x W x H) | 200cm x 234cm x 120cm |
| CNC | 4 axis Servo Controller |
Note : the value depends on real application.
