產品特性：
- 雙平面平衡測量及自動修正
- 雙工位同時運行產能加倍
- 高速切削Cycle time更短
- CNC四軸同動去質量機
- 全機伺服控制系統
- 切削自動去毛邊
- 工業 4.0 產業升級
- 高精密轉子平衡校正
- 金屬材質轉子自動平衡
- 自我診斷快速排除故障
- 雙工位工作站設計產能加倍－動平衡工位與減質量工位同時運行減少一半的 Cycle Time 產能及產出加倍
- 雙工位資訊互聯,優化生產排程－自動雙工位交握協定自動排程,減少工時增加總產出率,機器設備產能達到巔峰
- 四軸 CNC "鑄造+研磨" 機身－鑄造設計剛性強度加倍,研磨加工精度加倍,適合多種材質的工件,鐵,鋁,銅,ABS等材質
- CNC 滾珠螺桿+精密滑台設計－螺桿+滑台設計,定位精度提升同時去質量正確性提高,去質量正確性百分百
- 雙平面平衡測量 －高精度雙面臥式平衡機,一次測得雙面不平衡角度及數值,大幅提升產能
- 自動雙面修正不平衡量－同一工位雙面去質量,少一個工位少一次的搬運,雙面減質量產出率加倍
- 精度臥式平衡工站－雙精密滾輪臥式支撐設計,工件的上下料更便利,可拆換式滾輪製具,換線速度也更快
- 高智能化(AI)平衡機軟體－平衡運算採用最先進的DSP技術,自動排除振動干擾,確保去質量工站與平衡工站同時運作
- 標準件校正,國際追朔,正確保證－儀器標準件可隨時檢驗機器設備的正確性,以確保量測數值的可靠性
- 機台驗證更方便－多種規格標準件,讓機台檢驗更便利,量測品質無煩惱
- 雷達圖指引,視覺化顯示－圖形化雷達顯示測量數值,讓數據可視化,操作員可容易讀取測量結果
- 適用於加質量或減質量－平衡機軟體依工件的需求不同,可選擇加質量平衡方式或減質量平衡方式
- 全機伺服馬達驅動 －最新伺服馬達驅動技術+高解析度編碼器CNC定位最小精度可達 5um
- 整機節能設計－伺服驅動是藉由PWM控制方式的改善,使能源使用效率更高

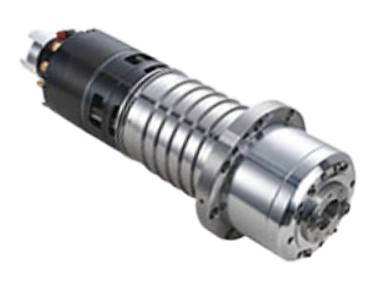

- 直截式高速精密主軸－高精度,高穩定,高剛性,高效率是直截式主軸最大優點,智慧軟體驅動,去質量一百分
- 無皮帶主軸維護沒煩惱－直截式主軸驅動更有效率,沒有皮帶維護沒煩惱,主軸轉速可設定使用範圍更廣泛
- 自動分量及分孔運算－藉由自動分量運算,能自動避開無法去質量的位置角度,確保每次的去質量是有效用
- 弧形面質量自動調整－根據工件的外型及半徑,配合切削刀具的直徑,自動找出最佳去質量的面積及深度
- 動平衡數學模型建立－內建數位數學模型,平衡修正前先藉由數學模型確立質量分布,可大幅度改善去質量的速度與精度
- 質量與角度分量計算－藉由分量計算能確保鐵殼原有磁路特性及平衡等級,同時外觀也更平整
- 3D 立體平衡修正模擬－四軸CNC去質量機可適用各種不同工件的需求,藉由不同的軟體設定能自動調整平衡修正方式
- 曲面外型去質量修正－CNC內建自動尋邊裝置,自動感知工件外型的邊緣,同時自動補償動平衡修正數據
- ISO1940 國際標準－平衡機軟體符合ISO1940國際標準,測量結果依據國際標準自動判定 OK/NG
- 內建 ISO1940 計算機－平衡機內建ISO1940計算機,根據工件的外型及特性隨時試算允收
- 數據上傳 e-tracing－生產數據與雲端伺服器密切連結,生產資訊即時且透明化,大量數據AI分析優化生產更有效率
- Barcode 條碼管理－條碼追朔管理,生產零件的品質可得到百分之百管控, 品質可靠度最佳
- 自動切削修正不平衡量－CNC根據平衡機測得之數據自動尋找最佳切銷路徑,用最短的時間完成動平衡修正
- 自動運算深度及角度－經由嚴謹的數學模型分析,CNC可自動計算最佳去質量深度及位置
- 自動集塵回收裝置－高效能回收裝置,自動回收削料,1000L 大型回收桶清潔及維護更便利
- 集塵智慧軟體驅動－配合智慧平衡機軟體驅動,自動開啟及關閉集塵電源,節能效率更高
- 高效能側削刀具－專屬控制系統搭配專用切削刀具,工件去質量外型更完美,品質更穩定
- 專屬刀具管理系統－軟體自動管控刀具的使用壽命,適時地提示刀具警示訊息,確保工件的良率百分
- 軟體操作簡單，不是平衡專家也容易上手
- 單/雙/三 面測量顯示
- 加質量或減質量彈性應用
- Go/No Go 自動判定
- 圖形化雷達顯示
- ISO1940 國際規範允收標準
- 紀錄及統計來料， Excel 格式報表輸出
- 背景環境檢查，即時監督及檢查外界環境干擾
- 統計表 + 資料庫－統計功能讓生產數據可視化,生產品質管理數據化,品質沒煩惱
- 批量統計圖表－自動資料紀錄,統計彙整,讓資料變為有用的資訊,更利於品質管制
| BT-4300 Specifications | |
| 工件直徑範圍 | 30mm – 200mm |
| 工件高度範圍 | 20mm – 100mm |
| 最大切削深度 | 10mm |
| 最大切削角度 | 60 degree |
| 切削主軸 | 直截式 |
| 切削主軸轉速 | 800 - 2500 RPM |
| Feeding speed | < 10.0 mm / second |
| Positioning speed | < 50.0 mm / second |
| Cutter Diameter | 50 - 105.0 mm |
| Cutter Thickness | 1.0mm - 10.0 mm |
| Angle accuracy | < +/- 1.0 degree |
| URR | > 95% |
| Umar | < 0.1um |
| Accuracy | ISO1940 G1.0 |
| Mechanical size (L x W x H) | 200cm x 234cm x 120cm |
| CNC | 4 axis Servo Controller |
Note : the value depends on real application.
